Passantes Corta-Fogo (PCF)

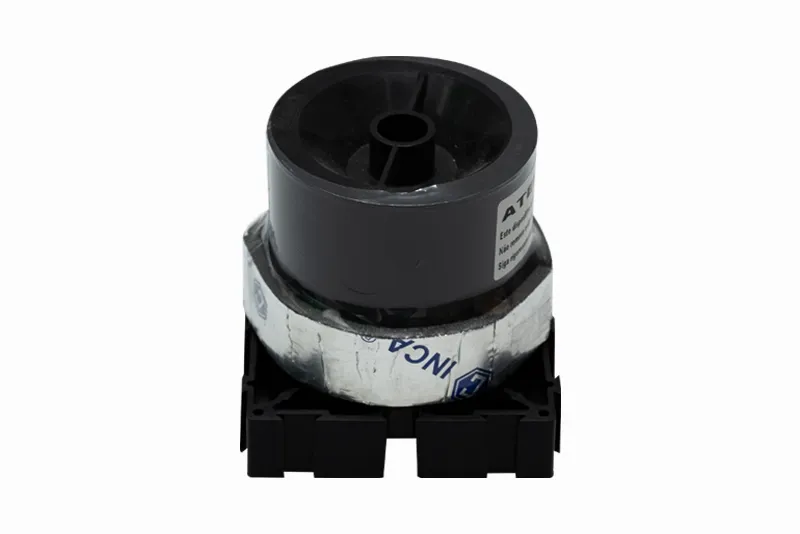

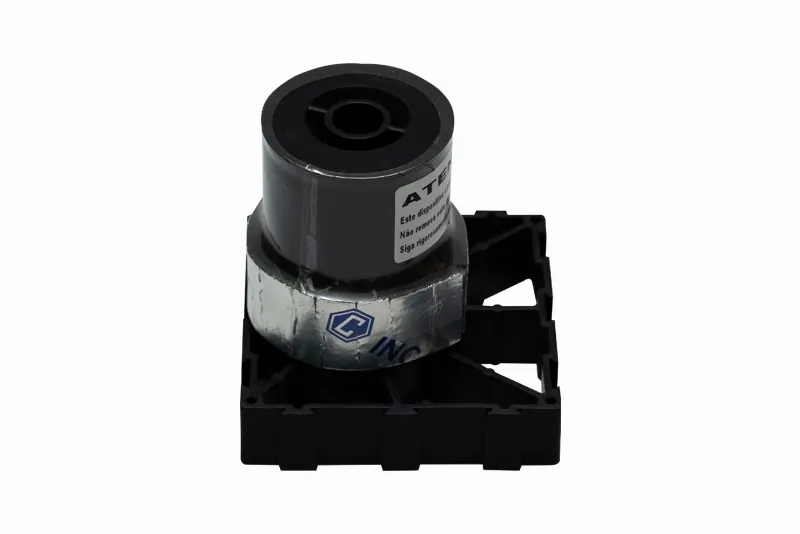

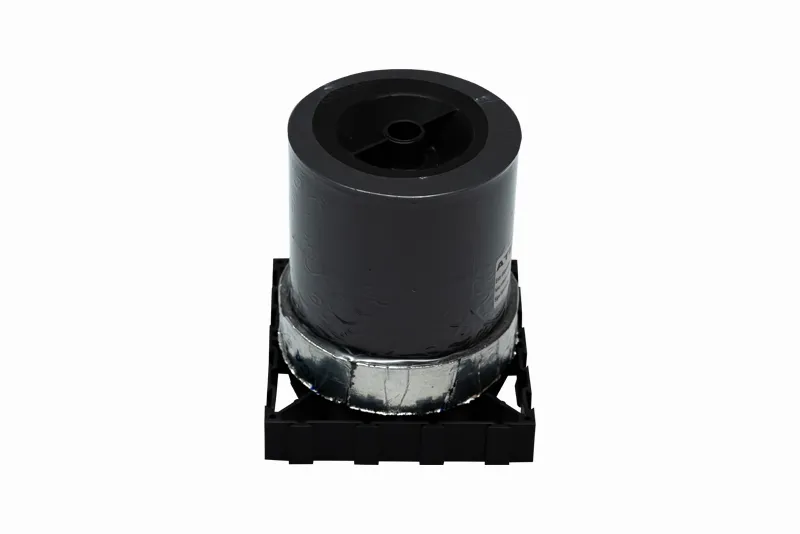

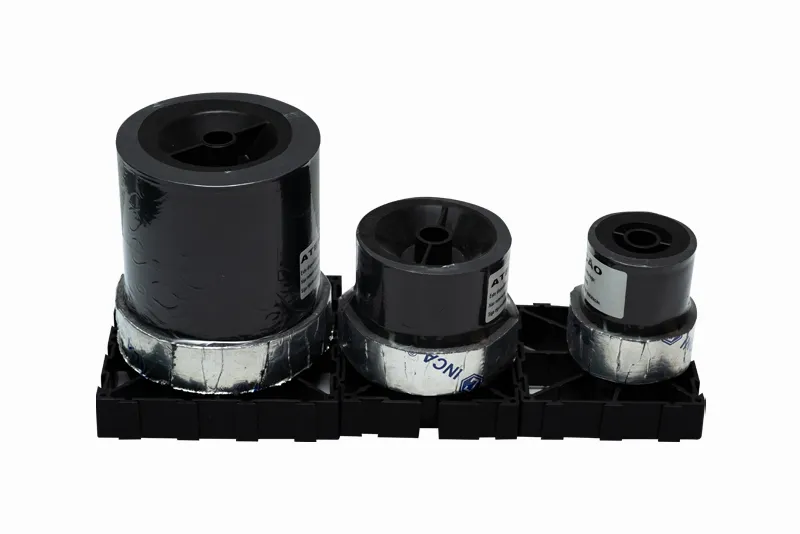

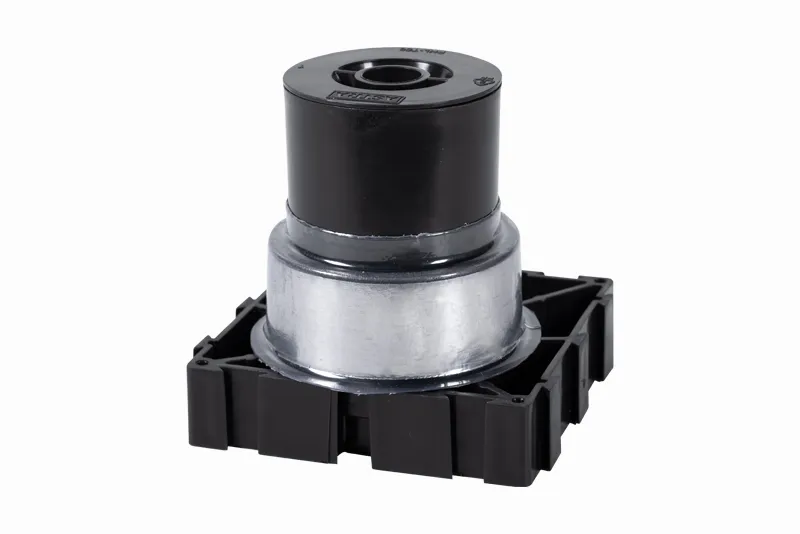

O passante modular é utilizado para criar aberturas nas lajes por onde passarão as tubulações. Está disponível em diâmetros de 50 mm, 75 mm e 100 mm com 3 alturas de corpo. As peças contam com fita intumescente expande sentido ao centro, num eventual incêndio. A base em grafita intumescente é na cor cinza escura, de textura emborrachada. É responsável por estrangular a tubulação já amolecida em um princípio de incêndio, vedando, em seguida, o vão por até duas horas com o corta-fogo.
Características
PASSANTE MODULAR:
• Elimina perfuração na laje.
• Garante o posicionamento e alinhamento das tubulações.
• Padronização da obra.
• Adapta qualquer tipo de tubo de até 4”.
• Possui tampa de segurança para concretagem.
• Facilidade de instalação.
• Sua base quadrada com encaixes para acoplamento permite modular os passantes conforme a necessidade.
FITA INTUMESCENTE:
• Fácil aplicação e econômico.
• Aceito por todas as construtoras e bombeiros do país.
• Melhor relação custo-benefício.
• Elimina perfuração na laje.
• Garante o posicionamento e alinhamento das tubulações.
• Padronização da obra.
• Adapta qualquer tipo de tubo de até 4”.
• Possui tampa de segurança para concretagem.
• Facilidade de instalação.
• Sua base quadrada com encaixes para acoplamento permite modular os passantes conforme a necessidade.
• Acompanha certificado e placa metálica com QR Code de identificação do sistema instalado em todas as passagens visitáveis.
• Rápida expansão para uma vedação eficiente.
• Assegura a compartimentação vertical corta-fogo das tubulações hidráulicas.
• Evita a necessidade de intervenções na obra após a concretagem da laje.
• Elimina perfuração na laje.
• Garante o posicionamento e alinhamento das tubulações.
• Padronização da obra.
• Adapta qualquer tipo de tubo de até 4”.
• Possui tampa de segurança para concretagem.
• Facilidade de instalação.
• Sua base quadrada com encaixes para acoplamento permite modular os passantes conforme a necessidade.
FITA INTUMESCENTE:
• Fácil aplicação e econômico.
• Aceito por todas as construtoras e bombeiros do país.
• Melhor relação custo-benefício.
• Elimina perfuração na laje.
• Garante o posicionamento e alinhamento das tubulações.
• Padronização da obra.
• Adapta qualquer tipo de tubo de até 4”.
• Possui tampa de segurança para concretagem.
• Facilidade de instalação.
• Sua base quadrada com encaixes para acoplamento permite modular os passantes conforme a necessidade.
• Acompanha certificado e placa metálica com QR Code de identificação do sistema instalado em todas as passagens visitáveis.
• Rápida expansão para uma vedação eficiente.
• Assegura a compartimentação vertical corta-fogo das tubulações hidráulicas.
• Evita a necessidade de intervenções na obra após a concretagem da laje.
Uso
Recomendado para uso em shafts e demais passagens hidráulicas, modulando-se conforme a necessidade, ou utilizado direto no ponto de passagem. Agora, conta com a nova propriedade corta-fogo.
Informações Técnicas
Toque e deslize
| Passantes Corta-Fogo | |||
| Código | Dimentro (mm) | Laje (cm) | Medidas (m) |
| PCF50/10 | 50 mm | 10 cm | 0,103 x 0,102 x 0,100 m |
| PCF50/13 | 13 cm | 0,103 x 0,102 x 0,130 m | |
| PCF50/15 | Laje 15 cm | 0,103 x 0,102 x 0,150 m | |
| PCF75/10 | 75 mm | 10 cm | 0,103 x 0,102 x 0,100 m |
| PCF75/13 | 13 cm | 0,103 x 0,102 x 0,130 m | |
| PCF75/15 | 15 cm | 0,103 x 0,102 x 0,150 m | |
| PCF10/10 | 100 mm | 10 cm | 0,138 x 0,138 x 0,100 m |
| PCF10/13 | 13 cm | 0,138 x 0,138 x 0,130 m | |
| PCF10/15 | 15 cm | 0,138 x 0,138 x 0,150 m | |
Teste de Qualidade
Ensaio: NBR 6479 (2h corta fogo) - (Relatório de ensaio No 1111959-203 – IPT).
