Fôrmas unidirecionais (UNI)

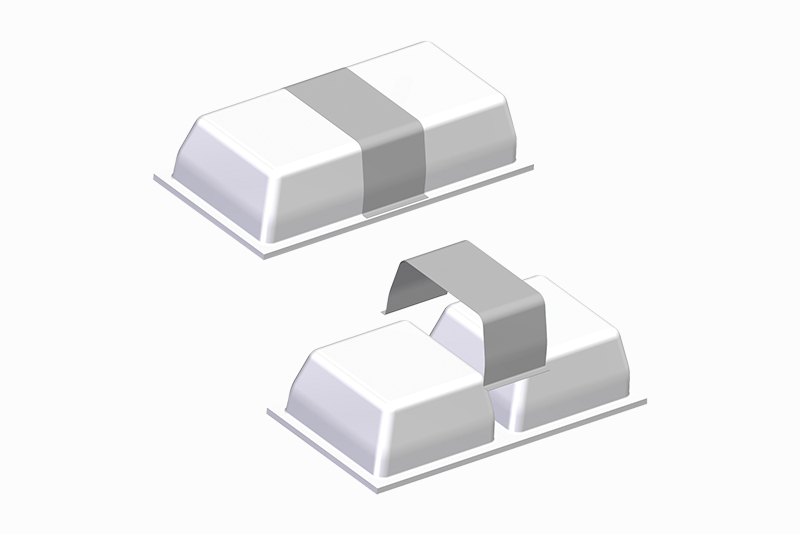

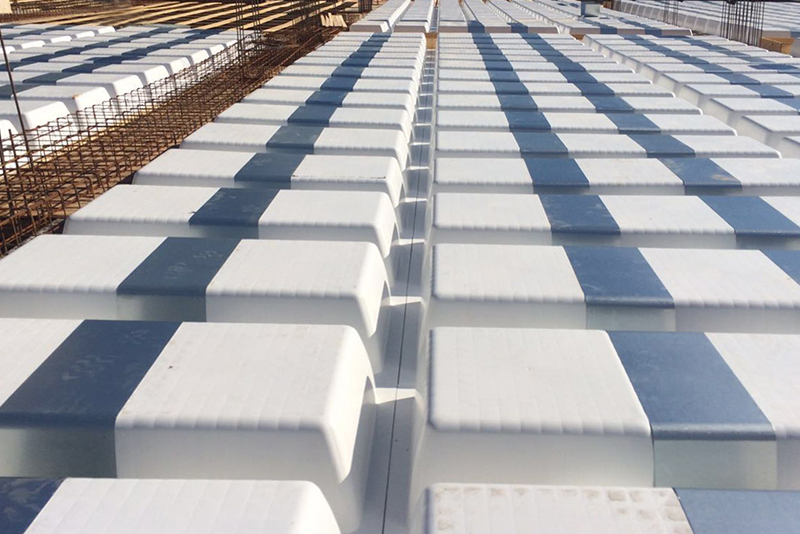

Os anuladores de nervuras são encaixados sobre as cubetas, entre as nervuras, e fixados com pregos (um de cada lado), assim criando um vão com maior comprimento, transformando a laje bidirecional em unidirecional, constituída por nervuras longitudinais dispostas na mesma direção. Os anuladores de nervura reduzem o orçamento da obra, devido ao menor consumo de materiais, proporcionando redução no peso total da laje.
Características
• Formato do tronco piramidal projetado para facilitar a desforma e o empilhamento.
• As nervuras estruturais internas atribuem rigidez e estabilidade dimensional, garantindo mínima deformação durante a concretagem e proporcionando uma redução no peso do produto, o que facilita seu manuseio.
• Excelente resistência à flexão, impacto e tração.
• Confeccionada em polipropileno (PP) pelo processo de injeção, com aditivos que aumentam a proteção contra os raios UV (ultra violeta).
• A cor branca diminui a absorção de calor, reduzindo a variação dimensional por dilatação. Feita de material virgem, permite 100 utilizações.
• A cor preta possui boa durabilidade e custo reduzido. Produto ecológico, feito de material reprocessado, permite 60 utilizações.
• As nervuras estruturais internas atribuem rigidez e estabilidade dimensional, garantindo mínima deformação durante a concretagem e proporcionando uma redução no peso do produto, o que facilita seu manuseio.
• Excelente resistência à flexão, impacto e tração.
• Confeccionada em polipropileno (PP) pelo processo de injeção, com aditivos que aumentam a proteção contra os raios UV (ultra violeta).
• A cor branca diminui a absorção de calor, reduzindo a variação dimensional por dilatação. Feita de material virgem, permite 100 utilizações.
• A cor preta possui boa durabilidade e custo reduzido. Produto ecológico, feito de material reprocessado, permite 60 utilizações.
Cores
Informações Técnicas
Toque e deslize
| Laje nervurada bidirecional | |||||||||||||||
| Altura Cubeta (cm) | Capa (cm) | Altura total (mm) | Largura da nervura (cm) | Área da seção (cm²) | Distância do CG à | Inércia (cm4) | Módulo de flexão | Volume do vazio | Peso próprio (KN/m²) | Volume do concreto (m³/m²) | |||||
| Inferior | Média | Superior | Face superior (cm) | Face inferior (cm) | Ws (cm³) | Wi (cm³) | (m³) | (m³/m²) | |||||||
| 60 x 60 x 15 | |||||||||||||||
| 15 | 5 | 20 | 7 | 11 | 15 | 466 | 5,6 | 14,4 | 12006 | 2136,3 | 834,9 | 0,079 | 0,11 | 2,247 | 0,09 |
| 6 | 21 | 7 | 11 | 15 | 526 | 5,9 | 15,1 | 14003,3 | 2361,4 | 929,2 | 0,079 | 0,11 | 2,497 | 0,1 | |
| 7 | 22 | 7 | 11 | 15 | 586 | 6,3 | 15,7 | 16230,9 | 2588,7 | 1031,8 | 0,079 | 0,11 | 2,747 | 0,11 | |
| 61 x 61 x 18 | |||||||||||||||
| 18 | 5 | 23 | 7 | 11,5 | 13,1 | 512 | 6,6 | 16,4 | 18629 | 2839,8 | 1133,2 | 0,1 | 0,134 | 2,403 | 0,096 |
| 6 | 24 | 7 | 11,5 | 13,1 | 573 | 6,8 | 17,2 | 21347,8 | 3134,8 | 1241,9 | 0,1 | 0,134 | 2,653 | 0,106 | |
| 7 | 25 | 7 | 11,5 | 13,1 | 634 | 7,1 | 17,9 | 24294,7 | 3421,8 | 1357,2 | 0,1 | 0,134 | 2,903 | 0,116 | |
| 61 x 61 x 21 | |||||||||||||||
| 21 | 5 | 26 | 7 | 9,5 | 15,1 | 504 | 7 | 19 | 24066,6 | 3416,6 | 1269,6 | 0,122 | 0,164 | 2,404 | 0,096 |
| 6 | 27 | 7 | 9,5 | 15,1 | 565 | 7,2 | 19,8 | 27168,3 | 3757,5 | 1374,2 | 0,122 | 0,164 | 2,654 | 0,106 | |
| 7 | 28 | 7 | 9,5 | 15,1 | 626 | 7,5 | 20,5 | 30462,6 | 4074,2 | 1484,3 | 0,122 | 0,164 | 2,904 | 0,116 | |
| 61 x 61 x 26 | |||||||||||||||
| 26 | 5 | 31 | 7 | 10,6 | 17,7 | 580 | 8,8 | 22,2 | 41283,3 | 4707 | 1857,9 | 0,146 | 0,197 | 2,83 | 0,113 |
| 6 | 32 | 7 | 10,6 | 17,7 | 641 | 8,9 | 23,1 | 46040,7 | 5174,9 | 1992,8 | 0,146 | 0,197 | 3,08 | 0,123 | |
| 7 | 33 | 7 | 10,6 | 17,7 | 702 | 9,1 | 23,9 | 50962,7 | 5612,6 | 2130,5 | 0,146 | 0,197 | 3,33 | 0,133 | |
| 65 x 65 x 21 | |||||||||||||||
| 21 | 5 | 26 | 7 | 12 | 17 | 578 | 7,4 | 18,6 | 27800,6 | 3746,7 | 1496,3 | 0,134 | 0,18 | 2,527 | 0,101 |
| 6 | 27 | 7 | 12 | 17 | 643 | 7,6 | 19,4 | 31468,9 | 4129,8 | 1623,8 | 0,134 | 0,18 | 2,777 | 0,111 | |
| 7 | 28 | 7 | 12 | 17 | 708 | 7,9 | 20,1 | 35363,6 | 4493,5 | 1756,8 | 0,134 | 0,18 | 3,027 | 0,121 | |
| 80 x 80 x 20 | |||||||||||||||
| 20 | 5 | 25 | 12,5 | 14,5 | 18,8 | 690 | 7,4 | 17,5 | 34085,5 | 4574 | 1942,4 | 0,191 | 0,149 | 2,522 | 0,101 |
| 6 | 26 | 12,5 | 14,5 | 18,8 | 770 | 7,6 | 18,4 | 38625,1 | 5064,9 | 2102,2 | 0,191 | 0,149 | 2,772 | 0,111 | |
| 7 | 27 | 12,5 | 14,5 | 18,8 | 850 | 7,9 | 19,1 | 43416,4 | 5523 | 2268,5 | 0,191 | 0,149 | 3,022 | 0,121 | |
| 80 x 80 x 25 | |||||||||||||||
| 25 | 5 | 30 | 12,5 | 15,3 | 23,1 | 784 | 9,3 | 20,7 | 58727,2 | 6308 | 2838 | 0,234 | 0,183 | 2,924 | 0,117 |
| 6 | 31 | 12,5 | 15,3 | 23,1 | 864 | 9,4 | 21,6 | 65654,6 | 6985 | 3040 | 0,234 | 0,183 | 3,174 | 0,127 | |
| 7 | 32 | 12,5 | 15,3 | 23,1 | 944 | 9,5 | 22,5 | 72795,1 | 7655 | 3237 | 0,234 | 0,183 | 3,424 | 0,137 | |
| 80 x 80 x 30 | |||||||||||||||
| 30 | 5 | 35 | 12,5 | 16,3 | 20 | 890 | 11,2 | 23,9 | 92778 | 8298,6 | 3894,9 | 0,275 | 0,215 | 3,381 | 0,135 |
| 6 | 36 | 12,5 | 16,3 | 20 | 970 | 11,2 | 24,8 | 102771,3 | 9159,7 | 4147,3 | 0,275 | 0,215 | 3,631 | 0,145 | |
| 7 | 37 | 12,5 | 16,3 | 20 | 1050 | 11,3 | 25,7 | 112990,4 | 9972,7 | 4401,7 | 0,275 | 0,215 | 3,881 | 0,155 | |
