Fôrmas bidirecionais (BID)

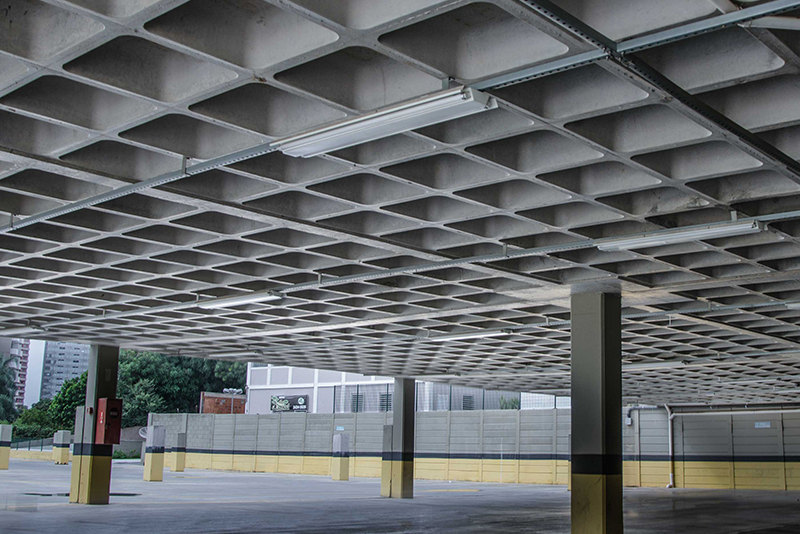

Com processo rápido de execução, as lajes nervuradas aumentam a produtividade e geram mais economia. Além disso, têm diversas vantagens em relação ás estruturas convencionais: reduzem o peso da estrutura, aumentam os vãos e proporcionam mais liberdade na criação de layouts. Essa versatilidade permite a aplicação da laje nervurada em estruturas de edificação comerciais, residenciais, hospitais, garagens e shopping centers.

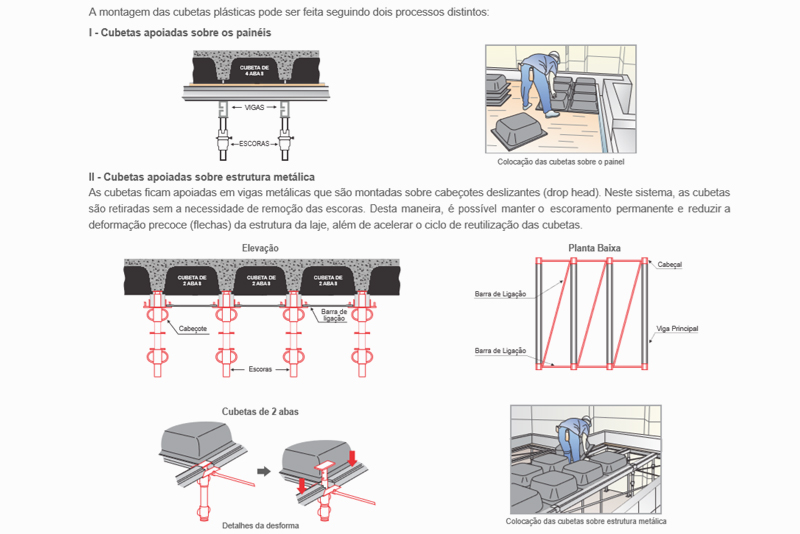

Características Características

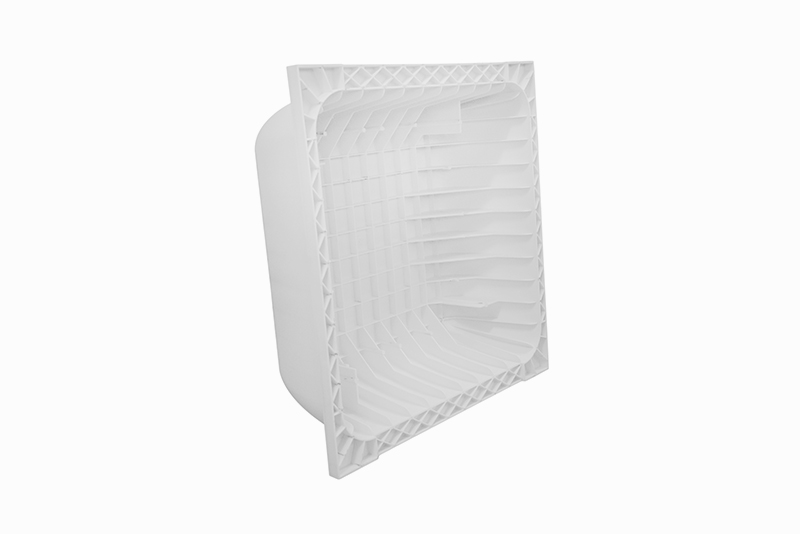

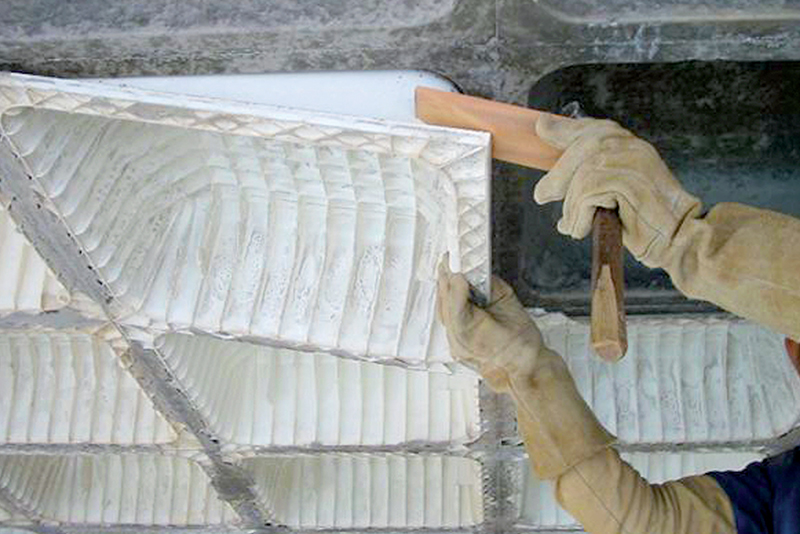

• Formato do tronco piramidal projetado para facilitar a desforma e o empilhamento.
• As nervuras estruturais internas atribuem rigidez e estabilidade dimensional, garantindo mínima deformação durante a concretagem e proporcionando uma redução no peso do produto, o que facilita seu manuseio.
• Excelente resistência à flexão, impacto e tração.
• Confeccionada em polipropileno (PP) pelo processo de injeção, com aditivos que aumentam a proteção contra os raios UV (ultra violeta).
• A cor branca diminui a absorção de calor, reduzindo a variação dimensional por dilatação. Feita de material virgem, permite 100 utilizações.
• A cor preta possui boa durabilidade e custo reduzido. Produto ecológico, feito de material reprocessado, permite 60 utilizações.

Informações Técnicas Informações Técnicas



Toque e deslize

Laje nervurada bidirecional
Altura Cubeta (cm) Capa (cm) Altura total (mm) Largura da nervura (cm) Área da seção (cm²) Distância do CG à Inércia (cm4) Módulo de flexão Volume do vazio Peso próprio (KN/m²) Volume do concreto (m³/m²)
Inferior Média Superior Face superior (cm) Face inferior (cm) Ws (cm³) Wi (cm³) (m³) (m³/m²)
66 x 60 x 18
Códigos: F6618/4A, R6618/4A e F3318/4R
18 5 23 12 14,4 21 619,7 7,4 15,6 26008 3514,6 1667,2 0,043 0,099 3,27 0,127
6 24 12 14,4 21 685,4 7,7 16,3 29782,0 3867,8 1827,1 0,043 0,099 3,52 0,137
7 25 12 14,4 21 751,4 8 17 33817,0 4227,1 1989,2 0,043 0,099 3,77 0,147
66 x 60 x 21
Códigos: F6621/4A, R6621/4A e F3321/4R
21 5 26 12 14,4 21 634,1 8,3 17,7 34998,0 4216,6 1977,3 0,055 0,126 3,35 0,132
6 27 12 14,4 21 700,2 8,4 18,6 39649,0 4720,1 2131,7 0,055 0,126 3,60 0,142
7 28 12 14,4 21 766,2 8,7 19,3 44396,0 5103,0 2300,3 0,055 0,126 3,85 0,152
60 x 60 x 15
Códigos: F6015/4A, F6015/2A, F3015/2R, F3015/2L
15 5 20 7 11 15 466 5,6 14,4 12006 2136,3 834,9 0,0353 0,0981 2,547 0,102
6 21 7 11 15 526 5,9 15,1 14003,3 2361,4 929,2 0,0353 0,0981 2,797 0,112
7 22 7 11 15 586 6,3 15,7 16230,9 2588,7 1031,8 0,0353 0,0981 3,047 0,122
61 x 61 x 18
Códigos: F3018/4R, F6118/2A, F3018/2R, F3018/2L
18 5 23 7 11,5 13,1 512 6,6 16,4 18629 2839,8 1133,2 0,0444 0,1194 2,764 0,111
6 24 7 11,5 13,1 573 6,8 17,2 21347,8 3134,8 1241,9 0,0444 0,1194 3,014 0,121
7 25 7 11,5 13,1 634 7,1 17,9 24294,7 3421,8 1357,2 0,0444 0,1194 3,264 0,131
61 x 61 x 21
Códigos: F6121/4A, F3021/4R, F6121/2A, F3021/2R, F3021/2L
21 5 26 7 9,5 15,1 504 7 19 24066,6 3416,6 1269,6 0,055 0,148 2,8 0,112
6 27 7 9,5 15,1 565 7,2 19,8 27168,3 3757,5 1374,2 0,055 0,148 3,05 0,122
7 28 7 9,5 15,1 626 7,5 20,5 30462,6 4074,2 1484,3 0,055 0,148 3,3 0,132
61 x 61 x 26
Códigos: F6126/4A, F3026/4R, F6126/2A, F3026/2R, F3026/2L
26 5 31 7 10,6 17,7 580 8,8 22,2 41283,3 4707 1857,9 0,066 0,177 3,33 0,133
6 32 7 10,6 17,7 641 8,9 23,1 46040,7 5174,9 1992,8 0,066 0,177 3,58 0,143
7 33 7 10,6 17,7 702 9,1 23,9 50962,7 5612,6 2130,5 0,066 0,177 3,83 0,153
65 x 65 x 21
Códigos: F6521/4A, F3221/4R, F6521/2A, F3221/2R, F3221/2L
21 5 26 7 12 17 578 7,4 18,6 27800,6 3746,7 1496,3 0,0592 0,14 2,999 0,12
6 27 7 12 17 643 7,6 19,4 31468,9 4129,8 1623,8 0,0592 0,14 3,249 0,13
7 28 7 12 17 708 7,9 20,1 35363,6 4493,5 1756,8 0,0592 0,14 3,499 0,14
80 x 80 x 20
Códigos: F8020/4A, F4020/4R, F8020/2A, F4020/2R, F4020/2L
20 5 25 12,5 14,5 18,8 690 7,4 17,5 34085,5 4574 1942,4 0,085 0,133 2,93 0,117
6 26 12,5 14,5 18,8 770 7,6 18,4 38625,1 5064,9 2102,2 0,085 0,133 3,18 0,127
7 27 12,5 14,5 18,8 850 7,9 19,1 43416,4 5523 2268,5 0,085 0,133 3,43 0,137
8 28 12,5 14,5 18,8 930 8,1 19,9 48533,8 5960,9 2444 0,085 0,133 3,68 0,147
80 x 80 x 25
Códigos: F8025/4A, F4025/4R, F8025/2A, F4025/2R, F4025/2L
25 5 30 12,5 15,3 23,1 784 9,3 20,7 58727,2 6308 2838 0,104 0,163 3,425 0,137
6 31 12,5 15,3 23,1 864 9,4 21,6 65654,6 6985 3040 0,104 0,163 3,675 0,147
7 32 12,5 15,3 23,1 944 9,5 22,5 72795,1 7655 3237 0,104 0,163 3,925 0,157
8 33 12,5 15,3 23,1 1024 9,7 23,3 80207,2 8252 3445 0,104 0,163 4,175 0,167
80 x 80 x 30
Códigos: F8030/4A, F4030/4R, F8030/2A e F4030/2L
30 5 35 12,5 16,3 20 890 11,2 23,9 92778 8298,6 3894,9 0,122 0,191 3,975 0,159
6 36 12,5 16,3 20 970 11,2 24,8 102771,3 9159,7 4147,3 0,122 0,191 4,225 0,169
7 37 12,5 16,3 20 1050 11,3 25,7 112990,4 9972,7 4401,7 0,122 0,191 4,475 0,179
8 38 12,5 16,3 20 1130 11,5 26,5 123327,3 10733 4652,1 0,122 0,191 4,725 0,189

Vídeo Vídeo

Normatização Normatização

• NBR 15200:2012 – Projeto de estruturas de concreto em situação de incêndio.
• NBR 6118:2014 – Projeto de estruturas de concreto.
• NBR 15575:2013 – Desempenho de edificações habitacionais.

Teste de Qualidade Teste de Qualidade

• As fôrmas foram testadas e aprovadas no teste de impacto de corpo duro, no qual foram submetidas a níveis graduais de impacto.
• A fôrma de cor branca deve suportar impactos de até 119 Joules para aprovação e a preta de até 95 Joules.
